こんにちは、田中機工です。

金属の部品を作るとき、図面にある形を好きな順番で削っても同じものができるのでしょうか。完成後には見えない工程でも、どこから削るかは仕上がりに関わります。今回は、加工する順番を決めるときの基本的な考え方を紹介します。

まず「基準」を作る

図面の寸法は、どこからどこまで測るかが決まっています。加工でも、材料のどの面を基準に置き、どの面をつかむかが必要です。切りっぱなしの材料の端が斜めなら、そこから長さを測っても安定しません。必要に応じて端面を整え、後の加工で位置を考えるための基準にします。

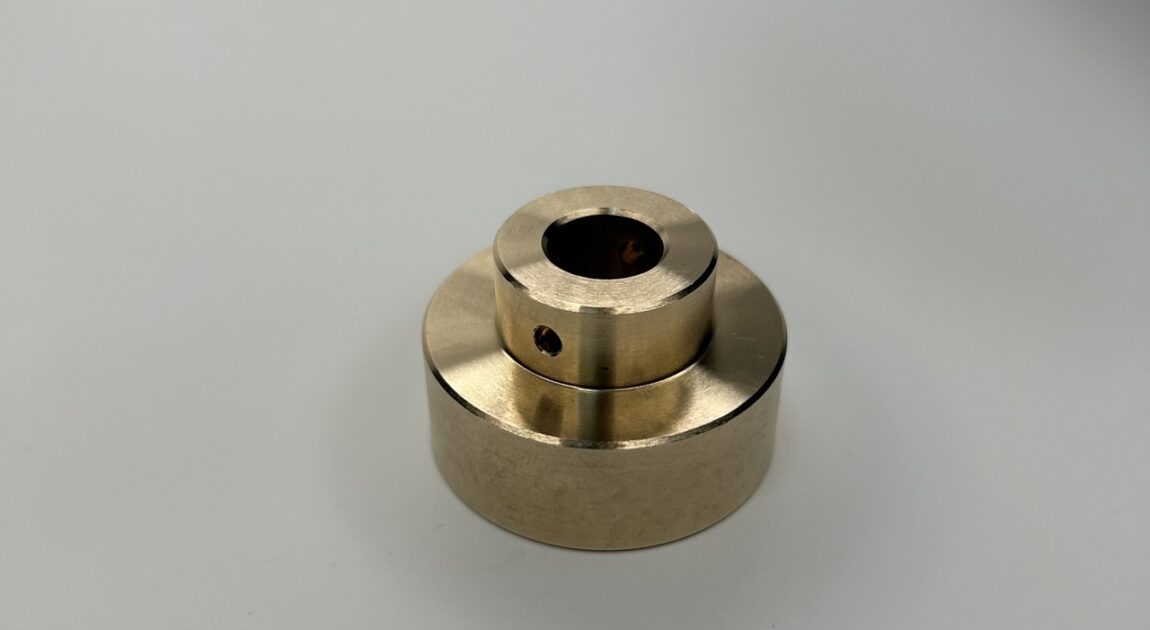

たとえば、段差のある丸い部品を想像してください。先端から段差までの長さが指定されているなら、先端の面がどこにあるかを先に決めると、寸法を追いやすくなります。基準をはっきりさせることは、加工する人と測る人が同じ場所を見るためにも役立ちます。

大きく削る工程と、仕上げる工程

必要のない材料を大きく取り除く工程を「荒加工」、目標の寸法や表面に近づける工程を「仕上げ加工」と呼びます。最初から完成寸法まで一気に削れば早そうですが、削る量が大きいと刃物や材料にかかる力も変わります。

荒加工の後に仕上げのための余裕を残すか、どの面を先に整えるかは、材料や形によって考えます。薄くなる部分を早い段階で作ると、その後につかんだり削ったりするときに変形しやすい場合もあります。順番には、寸法だけでなく部品の支えやすさも関係します。

つかみ直すときに気をつけること

部品の表と裏を両方削るなら、途中で材料をつかみ直すことがあります。その際、先に仕上げた面をどのように持ち、次の加工でどの面を基準にするかを考えます。つかみ直す前後で中心や位置の関係がずれると、個々の寸法が合っていても、組み合わせた形が意図と違うことがあります。

だから、加工順は「どの刃物を先に使うか」だけの話ではありません。材料の固定、基準、測定をつなげる計画でもあります。

順番に、唯一の正解はある？

同じような丸い部品でも、穴があるか、溝があるか、どの面がほかの部品に当たるかで順番は変わります。材料の性質や加工に使う設備も関わります。「必ず外側から」「必ず穴から」という一つの決まりだけで作ることはできません。

図面を見たら、完成形だけでなく、加工中にどこをつかみ、どこを測れるかを考えます。完成までの道筋を組み立てることも、金属加工の大切な仕事です。

まとめ

加工する順番は、部品の基準、材料の支え方、荒加工と仕上げ加工、つかみ直しに関わります。出来上がった部品からは見えにくい部分ですが、図面の形に近づけるための工夫が詰まっています。身近な金属部品も、「最初はどんな材料で、どこから削ったのかな」と考えると、ものづくりが少し面白く見えるかもしれません。
